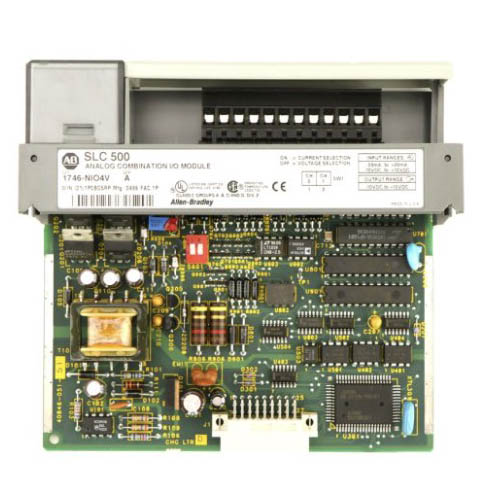

Allen Bradley 1746-NIO4V

Rayon Automation Technology Co., Ltd. Osta Allen Bradley 1746-NIO4V edulliseen hintaan korkealaatuisena yhdessä klassisen SLC 500 -sarjan modulaarisen I/O-moduulin kanssa. Tämä yhdistelmä tarjoaa etuja ilman konfigurointisanaohjelmointia ja integroitua tuloa/lähtöä, mikä tekee siitä erittäin sopivan pienten laitteiden kunnostukseen tai integrointiin, jotka vaativat vain kahden jännitesignaalin käsittelyn.

Lähetä kysely

Luokitus: 5.0

(Arviointimäärä: 1)

Tuotteen Kuvaus

Rayon Automation Technology Co., Ltd. Toimittajana Allen Bradley 1746-NIO4V -tuote tarjoaa suhteellisen heikon kuormituskapasiteetin ja siitä puuttuu sähköinen eristys kanavien välillä. Johdotuksen aikana on tärkeää välttää sekä suurjännite- että signaalilinjojen käyttöä yhdessä. Jos etsit jotain, ota meihin yhteyttä mahdollisimman pian.

Parametrit

Erittely	Yksityiskohdat
Malli	Allen Bradley 1746-NIO4V
Resoluutio	12-bittinen (0 - 4095)
Tarkkuus (25 °C:ssa)	±0,5 % täydestä asteikosta (enintään ±1 % 0–60 °C:ssa)
Tuloimpedanssi	> 1 MΩ
Vaihe vasteaika	Noin 60 ms (mukaan lukien suodatusaika)
Suurin ylikuormitusjännite	±15V DC (ilman vaurioita)
Taustalevyn virrankulutus	50 mA 5V DC:llä
Käyttölämpötila	0°C ~ 60°C (32°F ~ 140°F)
Varastointilämpötila	-40 °C - 85 °C
Suhteellinen kosteus	5 % ~ 95 % (ei kondensaatiota)
Output Ripple	< 10 mV huipusta huippuun

Sovellusskenaariot:

1. Lue kaksi 0-10V venttiilin avauksen palautesignaalia (tulo) ja tulosta kaksi 0-10V/±10V signaalia ohjataksesi venttiilin toimilaitetta (lähtö).
2. Allen Bradley 1746-NIO4V lähettää 0-10 V signaaleja taajuusmuuttajalle moottorin nopeuden säätämiseksi. Moottorin todellisen nopeuden takaisinkytkennän tai kuormitusjännitteen lukeminen tapahtuu jännitetulon kautta.
3. Suorita PID suljetun silmukan säätö yhdistettynä 0-5V/0-10V lähtöpainelähettimiin tai lämpötilalähettimiin.
4. Käytetään generoimaan säädettävän jännitteen herätesignaaleja (lähtö) ja keräämään anturin (tulo) jännitevastetta laboratoriolaitteistossa.

Edut ja ominaisuudet

Allen Bradley 1746-NIO4V käyttää erittäin integroitua Combo-rakennetta, joka käyttää yhtä korttipaikkaa ja tarjoaa puhtaita jännitetyyppisiä kanavia, joissa on 2 tuloa ja 2 lähtöä. Se tukee suoraa pääsyä kortin tietoihin. Tiedot voidaan kartoittaa I/O-kuvataulukkoon ilman monimutkaisia lohkonsiirtokäskyjä. 12-bittisen tai 13-bittisen korkean resoluution ja tarkkuuden yhdistelmä teollisuustason valosähköisen eristyksen ja suodatushäiriöntorjuntateknologian kanssa mahdollistaa tehokkaat tila- ja kustannussäästöt huoltopalveluissa oleville pienikokoisille ohjauskaapeille.

Mallin vaihto:
1746-NIO4V on suora korttitietojen kartoitus, joka poistaa lohkonsiirtokäskyjen (BTW/BTR) vaivalloisen käytön. Jos haluat vain halvemman ja helposti saatavilla olevan suoran varaosan, voit harkita ProSoft Technologyn yhteensopivaa moduulia. Jos käytät tilaisuutta hyväksesi päivittääksesi koko vanhan järjestelmän, voit vaihtaa Siemens S7-1200 -sarjaan, joka on yhdistetty erittäin vakaaseen ja hyvin rakenteelliseen SM1231 AI (4 tulokanavaa) ja SM1232 AO (2 lähtökanavaa) analogisiin moduuleihin. On tärkeää huomata, että 12-bittisellä resoluutiolla (0 - 4095), jos korvike käyttää 16-bittistä resoluutiota (0 - 32767 tai 0 - 65535), ohjelman SCP:tä on muutettava synkronisesti.
