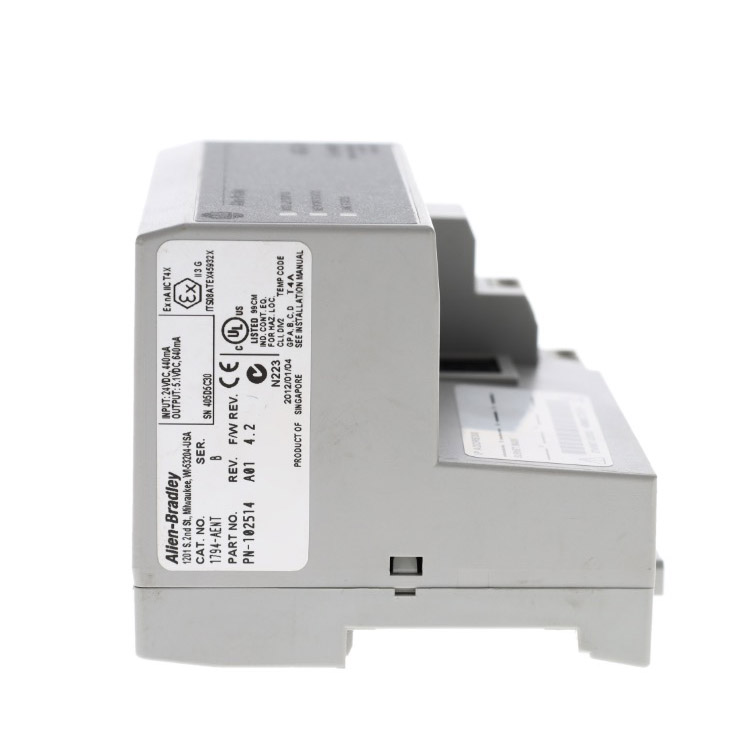

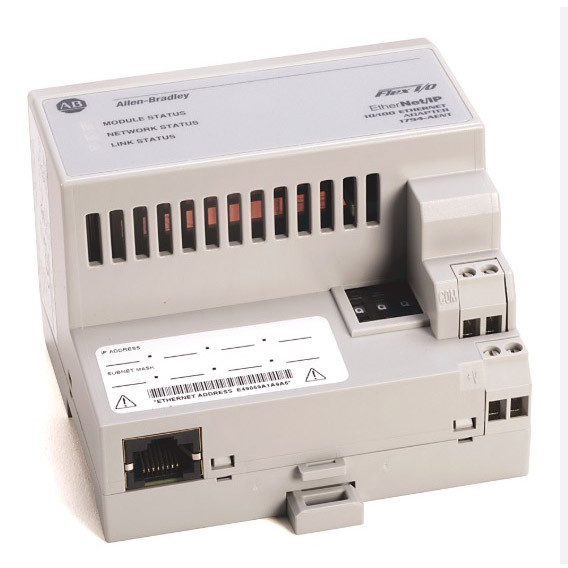

Allen Bradley 1794-AENT

Rayon Automation, Allen Bradley 1794-AENT:n toimittaja, on Flex I/O -sarjan ydinviestintäsovitinmoduuli. Se toimii yhdyskäytävänä EtherNet/IP-verkon ja Flex I/O -moduulin välillä, muuntaa teollisen Ethernetin ohjeet taustalla oleviksi tiedoiksi ja ohjaa taustapäässä erilaisia I/O-moduuleja. Kysy rohkeasti lisätietoja.

Lähetä kysely

Tuotteen Kuvaus

Rayon Automationin toimittama Allen Bradley 1794-AENT on läpäissyt CE-sertifiointistandardin. Flex I/O-telineen ensimmäisenä moduulina se vastaa osoitteiden allokoinnista jopa 8 I/O-moduulille oikealla puolella, tiedonsiirron ajoittamisesta ja moduulin tilan raportoinnista ohjaimelle. Tarjoamme erinomaiset ennakko- ja jälkimyyntipalvelut. Voit vapaasti tehdä ostoksesi.

Ydinlaitteistoarkkitehtuuri ja nopea verkkoviestintämekanismi

Mukautuva teollinen Ethernet-liitäntä
Allen Bradley 1794-AENT on varustettu tavallisella fyysisellä RJ45-liitännällä, joka tukee mukautuvaa 10/100 Mbps:n tiedonsiirtonopeutta. Yhdessä Full-Duplex-tilan kanssa se voi lisätä merkittävästi taustalevyn tiedonsiirtokykyä, eliminoida verkkotörmäyksiä ja saavuttaa mikrosekunnin tason I/O-virkistysvasteen.
Eksplisiittisen ja implisiittisen viestin välittämisen tuki
Natiivi tuki EtherNet/IP-protokollalle. Implisiittisen viestinnän avulla determinististä reaaliaikaista ohjauskyselydataa käsitellään samalla, kun se vastaanottaa ei-jaksollisia eksplisiittisiä viestejä (Explicit Messaging), jotka isäntäkeskusyksikkö lähettää, mikä sopii online-parametrien konfigurointiin ja dynaamiseen diagnoosiin.
Kompakti kiinnitettävä fyysinen rakenne
Se integroi tehokkaan taustalevyn virranhallintapiirin, joka voidaan asentaa vakiokiskoille, kuten 1794-TB3- tai 1794-TB3S-päätealustaan. Se tarjoaa vakaan loogisen virtalähteen koko FLEX I/O -korttisarjalle, jotka on asennettu oikealle puolelle.

Parametrit

Parametri	Erittely
Mallinumero	Allen Bradley 1794-AENT
Moduulin tyyppi	EtherNet/IP-tiedonsiirtosovitin
Yhteensopivat järjestelmät	Logix5000-ohjaimet (ControlLogix, CompactLogix jne.)
Tuettujen I/O-moduulien enimmäismäärä	Jopa 8 Flex I/O -moduulia
Viestintäprotokolla	EtherNet/IP (CIP - Common Industrial Protocol)
Ethernet-nopeus	10/100 Mbps mukautuva
Fyysinen käyttöliittymä	RJ45 (8-nastainen) (AENTR:ssä on 2 RJ45-liitäntää)
Tuetut topologiat	Tähti, Puu, Lineaarinen (vaatii kytkimen/ETAP:n); AENTR tukee laitetason rengasta (DLR)
CIP-yhteyksien enimmäismäärä	64 asti
RPI (Request Packet Interval)	Nopein 1 ms
Taustalevyn virrankulutus (5 V DC)	350 mA
Taustalevyn virrankulutus (24 V DC)	10 mA
Taustalevyn virtalähteen lähtökapasiteetti	Enintään 1,5 A (5 V DC)
Suurin tehonkulutus	Noin 4,5W
Ylijännitevirta (maksimi)	5A (kesto 10ms)
Mitat (K x L x S)	94 mm x 94 mm x 69,5 mm (3,7 x 3,7 x 2,7 tuumaa)
Paino	Noin 0,21 kg (0,47 lb) (ilman pohjaa)
Tilan merkkivalot	2: verkon tila (NS) ja moduulin tila (MS)

Tyypillinen arkkitehtuuri

1. Allen Bradley 1794-AENT soveltuu asennettavaksi kauko-ohjainkaappiin, jotka sijaitsevat kaukana päävalvomosta, mutta lähellä kenttälaitteita, kuten pumppuhuoneita, kuljetinlinjojen ala-asemia jne.
2. Se voi kommunikoida samanaikaisesti useiden Logix-ohjainten, kuten Consuming/Producing, kanssa mahdollistaen tiedon jakamisen.
3. AENT on varustettu Web-palvelimella. Insinöörit eivät tarvitse erityisiä ohjelmistoja. Syöttämällä moduulin IP-osoitteen selaimen kautta he voivat tarkastella moduulin tilaa, verkkotilastoja, IP-kokoonpanoa ja yhteyden diagnostiikkatietoja.
