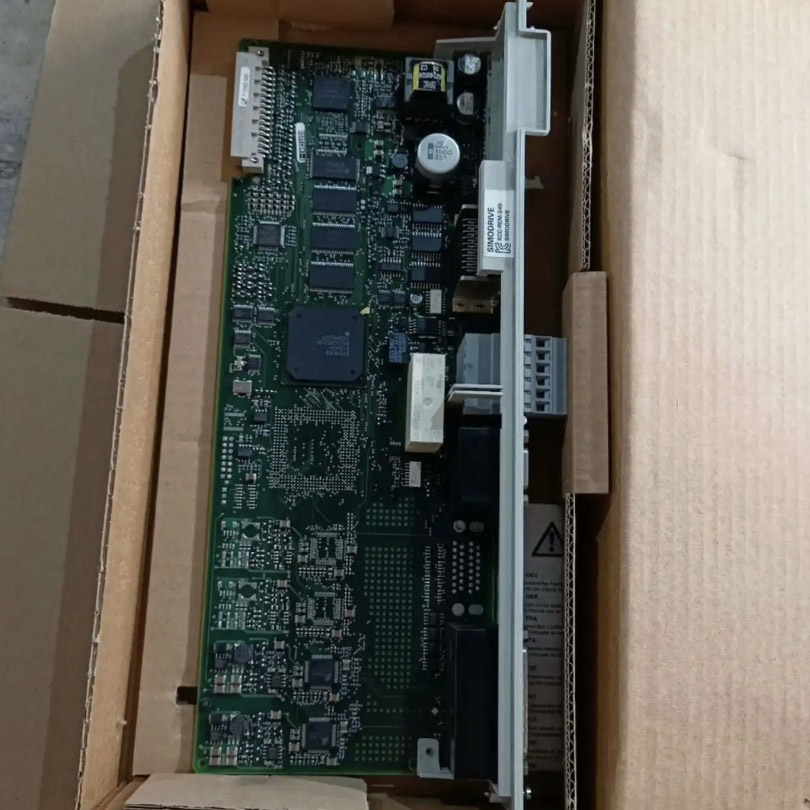

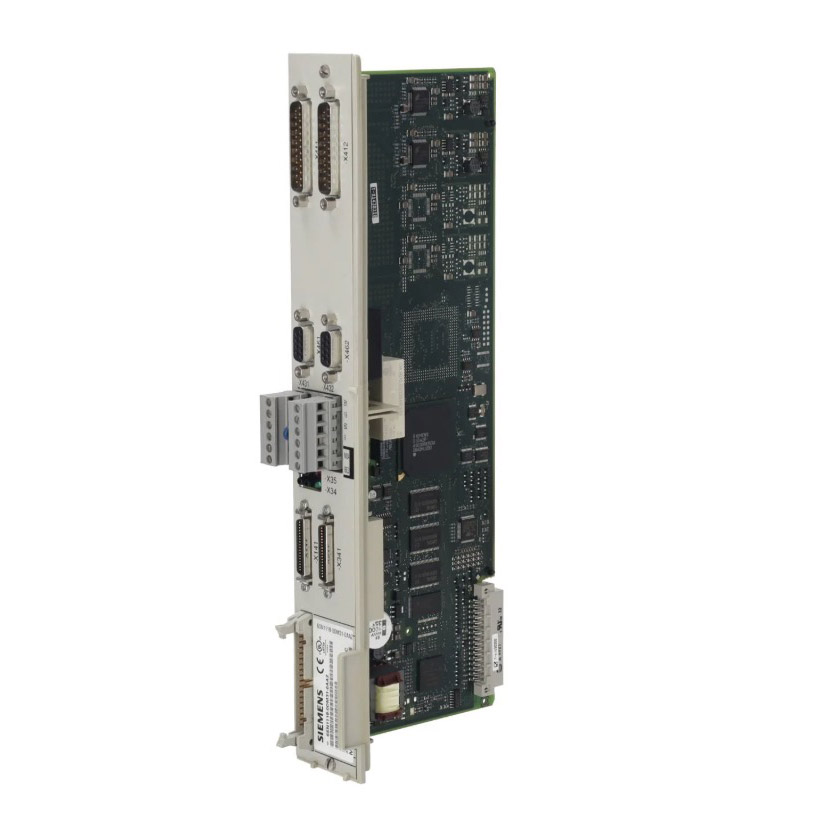

Siemens 6SN1118-0DM31-0AA2

Kiinassa Rayon Automation tarjoaa korkealaatuisia, varastossa olevia Siemens 6SN1118-0DM31-0AA2 -komponentteja, joita käytetään pääasiassa servomoottorien erittäin tarkan asennon, nopeuden ja vääntömomentin säädön saavuttamiseen. Ne ovat monien huippuluokan CNC-koneiden ja automaatiolaitteiden ydinkomponentteja.
Se asennetaan SIMODRIVE 611 -runkoon ulosvedettävällä moduulirakenteella. Tämä integroi 2 akselin täydelliset ohjaustoiminnot, tukee SIN/COS 1Vpp-enkooderisignaaleja ja tarjoaa korkeamman resoluution ja vahvemman häiriönestokyvyn perinteisiin neliöaaltokooderiin verrattuna. Se voi suorittaa nopeaa tiedonvaihtoa numeerisen ohjausjärjestelmän NCU tai PLC kanssa, vastaanottaa ohjeita ja palautetilan muodostaen täysin digitaalisen käyttöjärjestelmän.

Siemensin 6SN1118-0DM31-0AA2:n koko tuotantoprosessia valvotaan tiukasti Siemensin yhtenäisten korkeiden standardien mukaisesti komponenttien valinnasta, piirilevyjen suunnittelusta, kokoonpanosta ja hitsauksesta lopulliseen toimintatestaukseen ja ikääntymistarkastukseen. Se täyttää EU:n turvallisuutta, terveyttä, ympäristönsuojelua ja kuluttajansuojaa koskevat vaatimukset ja on saanut UL-turvallisuusstandardit Yhdysvaltain ja Kanadan markkinoille. Kiinan markkinoille tullessaan sillä on pakollinen tuotesertifikaatti (CCC), mikä osoittaa, että se täyttää täysin Kiinan kansalliset sähköturvallisuuden ja sähkömagneettisen yhteensopivuuden standardit.

1. Minkä tyyppisiä kooderisignaaliliitäntöjä tuetaan?
Korkearesoluutioinen analoginen signaaliliitäntä voi tarjota suuremman osajakotarkkuuden kuin perinteinen neliöaalto, ja sitä käytetään tukemaan SIN/COS 1Vpp inkrementaalisen kooderin signaalia.
2. Onko hot plugging tuettu? Mitä tulee huomioida vaihdossa?
Ei ole suositeltavaa suorittaa kuuma kytkemistä, kun järjestelmä on päällä. Rakenne on modulaarinen, mutta ennen akselikortin vaihtoa järjestelmän päävirtalähde on katkaistava ja sen on annettava odottaa vähintään useita minuutteja, jotta kondensaattorit ovat täysin purkautuneet.
3. Mitkä ovat ohjelmiston ja järjestelmän yhteensopivuuden erityisvaatimukset?
6. huhtikuuta 2009 alkaen Siemens 6SN1118-0DM31-0AA2 edellyttää, että numeerisen ohjausjärjestelmän (NCU) NCU-päässä on oltava vastaava NC-ohjelmistotuen versio. Kun vaihdat tai suoritat ensimmäistä virheenkorjausta, varmista, että numeerisen ohjausjärjestelmän ohjelmistoversion päivämäärä on tämän kohdan jälkeen; muuten saattaa ilmetä yhteensopivuusvirheitä, kuten moduulin tunnistamattomuus tai tietoliikennehälytyksiä.

Siemens 6SN1118-0DM31-0AA2 kattaa neljä päätoimintoa: ohjeiden vastaanotto, signaalinkäsittely, suljetun silmukan säätö sekä diagnoosi ja suojaus. Se vastaanottaa asento-, nopeus- tai vääntömomenttiohjeet numeeriselta ohjausjärjestelmältä, käsittelee korkearesoluutioisia SIN/COS 1Vpp -takaisinkytkentäsignaaleja moottorin kooderista, laskee moottorille tarvittavan virran reaaliajassa monimutkaisten algoritmien avulla ja ohjaa moottorin tehoa. Siinä on myös valvonta- ja diagnostiikkatoimintoja, jotka pystyvät havaitsemaan epänormaalit tilanteet, kuten moottorin ylikuormituksen, takaisinkytkentäkatkon ja tiedonsiirtohäiriöt, ja raportoimaan niistä numeeriseen ohjausjärjestelmään.
